Filtersystemen voor spuitwanden

filtersysteemIn een spuitwand kunnen er diverse filtersystemen geïmplementeerd worden. We onder­scheiden vier categorieën: de vezeldoekfilter, de kartonfilter, gebaffeld papier en de kartonbox­filter. Elk type filter heeft zijn optimale werkingsgebied, wat even­eens in rekening moet worden gebracht bij het berekenen van de luchtsnelheid. De filterkeuze is vooral sectorgerelateerd. Er wordt geen verdeling gemaakt op basis van de chemische samenstelling van de lak (water- of solventgedragen).

Vezeldoekfilter

Een vezel- of vliesdoekfilter is opgebouwd uit een dikke laag glasvezeltjes, zonder grote lucht-openingen of dode zones. Het kluwen van vezels houdt de verfparti­kels tegen wanneer deze hiertegen botsen. Omdat er echter altijd wat doorslag is, wordt vaak nog een tweede filter achter de eerste geplaatst. Het is belangrijk dat deze filters volledig in de spuitwand ingeklemd zitten. Ook als ze volledig verzadigd zijn en tot 4 kg/m² wegen, zakken ze niet onder dat gewicht door.

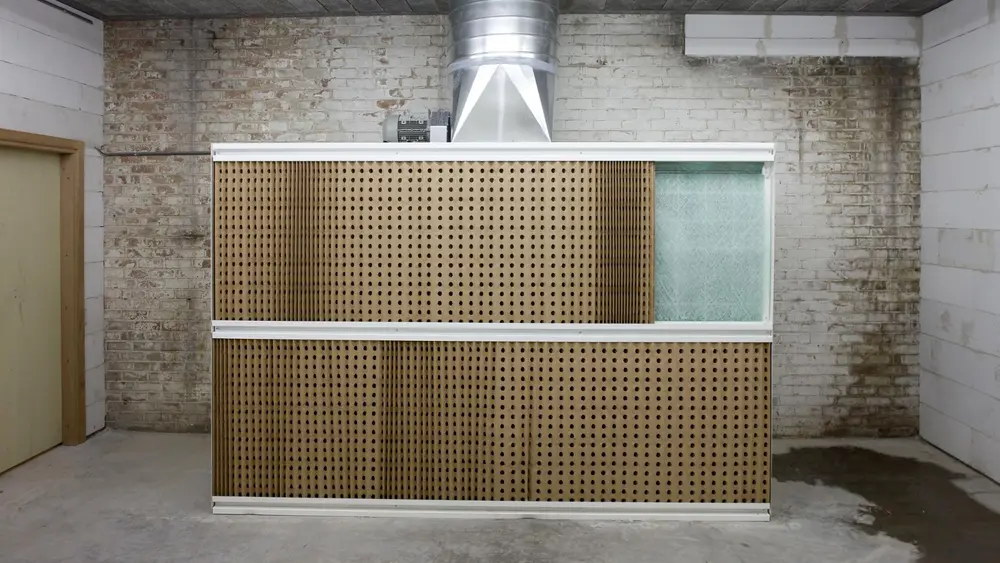

Kartonfilter

Een kartonfilter wordt voor de vezeldoekfilter geplaatst. Deze filter is als het ware een beschermplaat voor wanneer er te hard op het doek gespoten wordt en voorkomt ook de snelle verzadiging van de toplaag.

Gebaffeld papier

Deze derde soort filter is net als een kartonfilter opgebouwd als een doolhof waarin de vaste verf­partikels verstrikt raken. Deze filter wordt evenwel niet in combinatie met een vezeldoekfilter gebruikt, maar staat als het ware op zichzelf.

Kartonboxfilter

Deze filter is in feite een diepe kartonnen doos. Ook hier passeert de luchtstroom door een labyrint van kantjes en bochtjes, waardoor deze van de verfnevel gezuiverd wordt. Een groot voordeel is dat de filter­wand modulair is opgebouwd uit verschillende boxen. De dozen die het vaakst door de lak geraakt worden en dus het snelst verzadigd zijn, kunnen afzonderlijk worden vervangen. Dit filtertype wordt dan ook vooral gebruikt wanneer de operator dicht bij de filter spuit en daarbij zeer veel verf gebruikt op telkens hetzelfde punt.

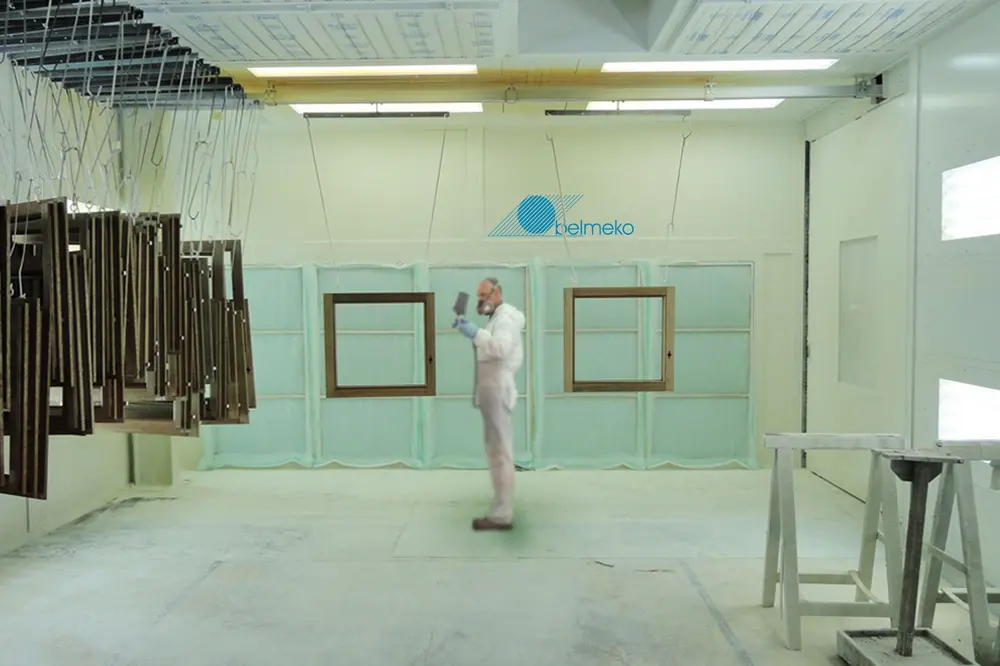

filterKeuze bij lakken van houten raamprofielen

Voor het verspuiten van houten raam­profielen wordt in de praktijk vooral de combinatie van een kartonfilter met een vezeldoekfilter gebruikt, omdat dit de beste garantie is om te voldoen aan de strengste Europese normen (10 mg/Nm³ uitstoot). Qua prijs zitten de verschil­lende types filters overigens nage­noeg op dezelfde lijn: de filters met een hogere standtijd zijn duurder dan de varianten die snel verzadigd zijn. De vervangtijd van de filters is afhan­kelijk van de soort verf, het te verspuiten werkstuk ('overspray') en de afstand tussen dit stuk en de afzuigwand. Zo kan deze vervangtijd variëren van 40 tot 200 uur. Er wordt telkens gestreefd naar systemen die snel en makkelijk door één persoon vervangbaar zijn.
