Une transparence maximale exige une grande précision technique
Les systèmes de châssis minimalistes imposent des exigences élevées en matière de conception, de détails d'exécution et de mise en œuvre
De grandes baies vitrées, des profilés à peine visibles et une transition sans seuil entre l'intérieur et l'extérieur: les systèmes de châssis minimalistes offrent une grande liberté de conception aux architectes. Mais derrière cette esthétique minimaliste se cache une structure technique complexe. Du vitrage et de l'isolation jusqu'à l'évacuation de l'eau et la motorisation: un résultat réussi exige des détails d'exécution méticuleux et une bonne collaboration entre tous les partenaires de la construction.
Solutions disponibles
Le développement des systèmes de châssis minimalistes s'est fait sous l'impulsion de fournisseurs de systèmes spécialisés tels que Sky-Frame, Vitrocsa, 'Keller minimal windows', Panoramah! et Otiima. Ces producteurs collaborent en Belgique avec des transformateurs spécialisés, étant donné que la fabrication et la pose de tels systèmes exigent une expertise spécifique. Selon les informations fournies par Allaert Aluminium, 'Otiima' est également produit en Belgique, ce qui permet des adaptations aux exigences du marché local.
Dans le cas des systèmes de châssis minimalistes, la proportion de vitrage peut atteindre pas moins de 98%
Par ailleurs, les fournisseurs de systèmes traditionnels, parmi lesquels Reynaers Aluminium et Schüco, répondent à la demande de surfaces vitrées plus grandes et de profilés plus fins. L'offre varie des systèmes coulissants minimalistes aux séries de fenêtres présentant des largeurs de face visibles réduites. Chaque système n'est toutefois pas adapté aux mêmes dimensions, modes d'ouverture ou charges mécaniques.
Quand le vitrage joue le rôle principal

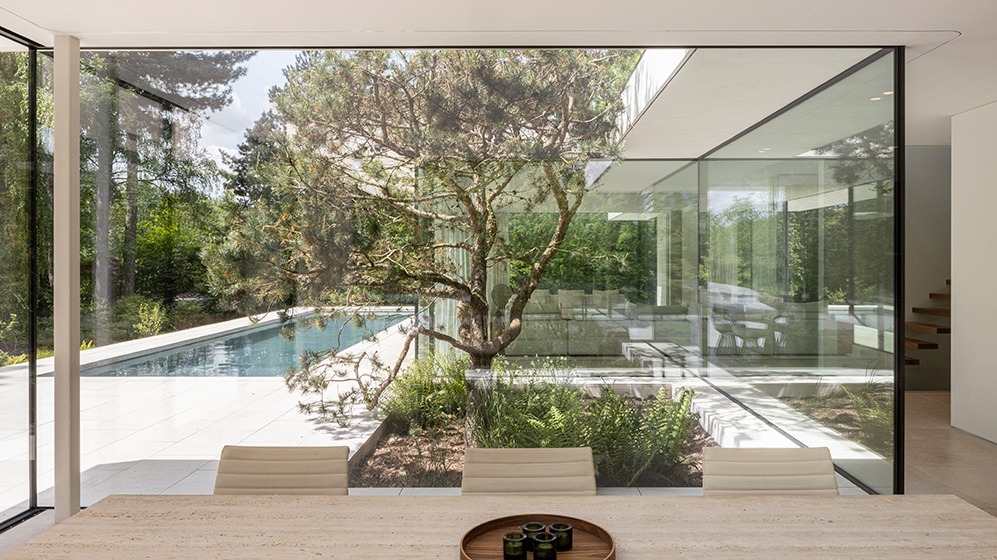

L'une des caractéristiques les plus importantes des châssis minimalistes est le rapport entre le verre et le profilé. Sur certains systèmes minimalistes, la proportion de vitrage peut atteindre 98%, car les profilés de dormant disparaissent en grande partie dans la structure du sol, des murs et du plafond. Les profilés visibles sont eux aussi maintenus dans une extrême finesse, avec des largeurs de face visibles qui, selon le système et le vitrage, peuvent ne s'élever qu'à 2 ou 3 cm.
Le résultat est une façade dans laquelle la menuiserie s'efface visuellement au second plan pour mettre la vue au centre de l'attention. Les grandes surfaces vitrées laissent pénétrer abondamment la lumière du jour et renforcent la connexion avec l'extérieur. Cet effet devient encore plus saisissant lorsque les profilés de dormant inférieurs sont entièrement intégrés dans la structure du sol. C'est ainsi que se crée, sur certains systèmes, une transition pratiquement sans seuil entre l'intérieur et l'extérieur, ce qui s'avère non seulement esthétique, mais présente également des avantages en matière d'accessibilité.
Les grandes surfaces vitrées imposent en même temps des exigences élevées en matière de performances thermiques. À cet égard, le vitrage n'est pas le seul élément déterminant: la structure du profilé et le raccordement à l'enveloppe du bâtiment le sont tout autant. Des profilés à coupure thermique limitent les déperditions de chaleur, tandis qu'un double ou triple vitrage peut être mis en œuvre en fonction des exigences du projet. Des performances d'isolation élevées sont également possibles avec les systèmes minimalistes, bien qu'elles doivent toujours être évaluées pour la configuration complète du châssis. Par ailleurs, le facteur solaire mérite une attention particulière: les grandes baies vitrées peuvent contribuer aux apports solaires passifs, mais peuvent aussi provoquer une surchauffe en l'absence de protection solaire adaptée.
La finition du profilé joue également un rôle dans l'ensemble architectural. L'aluminium peut être parachevé dans sa couleur naturelle, ce qui rend les profilés moins visibles, mais des versions anodisées ou thermolaquées dans des coloris variés font aussi partie des options. Le choix dépend de l'aspect esthétique souhaité, des conditions environnementales et des possibilités techniques du système.
Des formes originales, de nouvelles possibilités
Les systèmes de châssis minimalistes ne se limitent pas aux châssis coulissants droits classiques. Ainsi, dans le cas de certaines solutions d'angle, deux parois vitrées peuvent se rejoindre sans montant d'angle permanent. Lorsque les deux éléments coulissants sont entièrement ouverts, une liaison libre se crée entre l'intérieur et l'extérieur, ce qui confère à l'espace l'aspect d'une terrasse couverte. L'absence de montant d'angle fixe exige toutefois une étude minutieuse de la structure portante et des raccordements.
Une autre possibilité est la solution à galandage, dans laquelle les parois vitrées coulissantes disparaissent entièrement dans une niche murale. Cela permet d'exploiter au maximum le passage. L'architecte doit prévoir un espace suffisant à cet effet et concevoir soigneusement la continuité de la barrière isolante. L'étanchéité à l'eau et l'accessibilité des pièces mobiles exigent également une attention particulière.
De plus, il existe des systèmes spécialisés dotés de parois vitrées cintrées ou inclinées. Dans le cas des châssis coulissants cintrés, les volumes de verre suivent une trajectoire courbe, ce qui permet des formes de façades organiques. D'autres versions permettent de placer le vitrage selon une inclinaison vers l'intérieur ou vers l'extérieur. De telles applications requièrent un guidage adapté, des calculs de charges précis et une évacuation de l'eau bien pensée. Les possibilités et les dimensions maximales varient selon le système.
Les baies vitrées cintrées confèrent à la façade un caractère fluide sans perdre en transparence (© Allaert Aluminium - Pascal François)
Les systèmes de châssis guillotine offrent également des possibilités architecturales particulières. Dans ce cas, un grand volume de verre se déplace verticalement plutôt qu'horizontalement, de sorte qu'une large ouverture se crée sans le mouvement de rotation classique. En raison du poids du vitrage, un guidage fiable, une motorisation adaptée et les dispositifs de sécurité nécessaires sont essentiels.
Confort et sécurité derrière la vitre
Plus les baies vitrées sont grandes, plus les ouvrants coulissants sont lourds et plus l'actionnement manuel devient difficile. C'est surtout dans le cas de vitrages multiples que les poids peuvent augmenter considérablement, rendant la motorisation recommandée ou nécessaire pour certaines versions. Une motorisation électrique permet de déplacer un ou plusieurs ouvrants coulissants de manière contrôlée, sans que l'utilisateur n'ait à déployer une force importante.
Le moteur est généralement intégré de façon discrète dans la structure du châssis, par exemple dans la traverse supérieure ou le montant latéral. Sur certains systèmes, une pose dans la structure du sol est également possible. Cette intégration invisible exige toutefois une attention particulière quant à la maintenance: en cas de panne, la motorisation doit rester accessible sans nécessiter de travaux de démolition importants.
Moins le profilé reste visible, plus une préparation minutieuse est importante
Les moustiquaires et les protections solaires peuvent elles aussi être intégrées de la manière la plus discrète possible. Les moustiquaires peuvent par exemple prendre la forme d'un système enroulable ou plissé qui disparaît presque entièrement lorsqu'il n'est pas utilisé. Pour la protection solaire, il existe différentes solutions, des stores bannes verticaux aux systèmes de lamelles, éventuellement couplés à des capteurs ou à un système de gestion technique du bâtiment.
Outre le confort, la sécurité joue un rôle majeur. La résistance à l'effraction n'est pas uniquement déterminée par la visibilité réduite des profilés, mais par l'ensemble de la structure, y compris le vitrage, la fixation des profilés et la quincaillerie. Outre les serrures à cylindre classiques, des poignées de tirage esthétiques, des fermetures multipoints intégrées ainsi que des verrouillages électriques ou électromagnétiques sont également possibles. Pour une sécurité accrue, des contacts d'alarme peuvent être intégrés afin d'émettre par exemple un signal lorsqu'un châssis est ouvert alors que le système d'alarme est activé. Sur certains systèmes, la détection de bris de glace fait aussi partie des options disponibles.
Une préparation minutieuse comme fondement

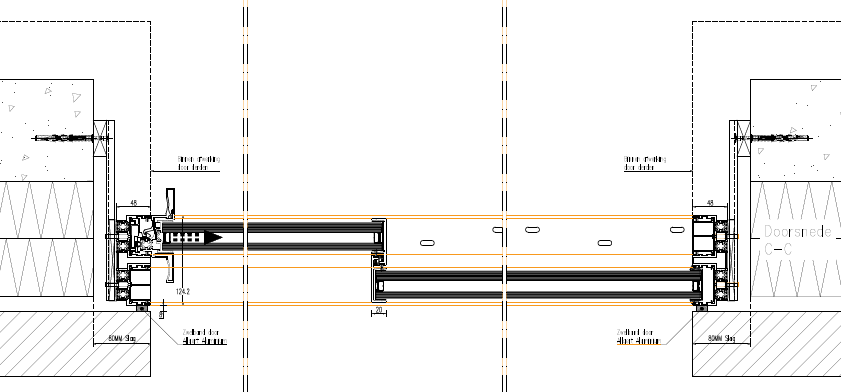

La grande différence par rapport à un châssis coulissant traditionnel et un système de châssis minimaliste ne réside pas seulement dans la largeur du profilé, mais surtout dans la complexité de la mise en œuvre. Étant donné que les profilés de dormant disparaissent en grande partie dans le gros œuvre, les tolérances sont limitées et tous les raccordements doivent être étudiés avec précision au préalable. Une bonne collaboration entre l'architecte, l'entrepreneur de gros œuvre, le constructeur de châssis et les entreprises de parachèvement est donc essentielle. Pour les versions motorisées ou les systèmes équipés de protections solaires intégrées et de verrouillages électroniques, l'électricien doit également être impliqué à temps.
Une pose correcte commence par un support stable, plan et de niveau. Étant donné que les profilés de dormant inférieurs sont souvent encastrés dans la structure du sol, les lourdes baies vitrées doivent pouvoir transférer leur charge en toute sécurité vers la structure portante. Pour certains systèmes, on travaille à cet effet avec une sous-structure propre au distributeur de châssis, tandis que d'autres solutions utilisent une isolation résistante à la compression et des profilés de support adaptés. La mise en œuvre précise dépend du système choisi et des conditions architecturales.
Les profilés de dormant eux-mêmes doivent également répondre à des exigences élevées. Selon le fabricant, ils sont produits en aluminium, en acier inoxydable, en matières plastiques renforcées de fibres de verre ou à partir de combinaisons de matériaux.
Ils doivent offrir une rigidité et une stabilité dimensionnelle suffisantes pour soutenir les baies vitrées et reprendre les charges mécaniques. En raison de la structure visible réduite, un dimensionnement correct est crucial: même de faibles écarts peuvent avoir des conséquences sur le fonctionnement du système coulissant.
Une étanchéité soignée jusque dans les moindres détails
La pose encastrée du profilé de dormant inférieur rend une évacuation de l'eau bien pensée indispensable. L'eau qui s'infiltre dans le profilé doit être évacuée de manière contrôlée via les canaux de drainage prévus. À cet égard, le raccordement aux aménagements extérieurs joue un rôle important.

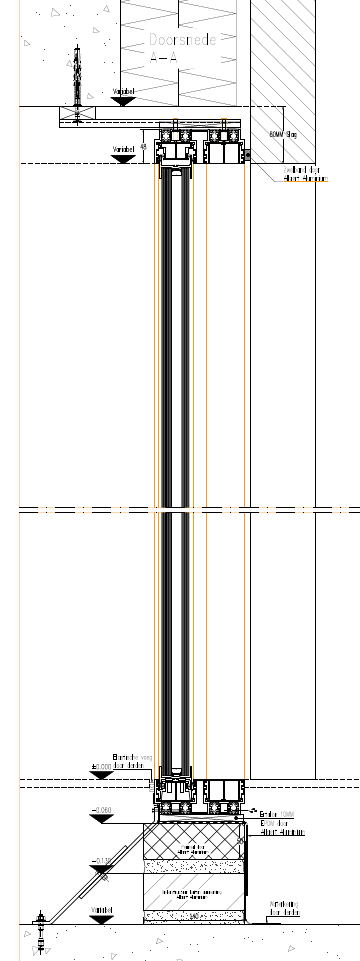

Un profilé de châssis encastré exige une évacuation de l'eau bien pensée et un raccordement sans faille au gros œuvre
Un caniveau de drainage peut par exemple être placé au niveau de la terrasse. Lorsque les aménagements extérieurs sont suffisamment perméables à l'eau et que la structure du système le permet, un caniveau distinct peut parfois être omis. En revanche, en cas de support non perméable à l'eau, un drainage linéaire supplémentaire peut s'avérer nécessaire. La solution appropriée dépend des conditions locales, de la structure du système et des prescriptions du fournisseur.
Le raccordement de l'étanchéité située sous le châssis à celle du gros œuvre est tout aussi important. En faisant chevaucher correctement les membranes d'EPDM, on peut réaliser un ensemble étanche à l'eau continu. De plus, sur certaines versions, une latte de support en plastique dur est mise en œuvre pour reprendre la charge ponctuelle du profilé et éviter d'endommager la membrane d'EPDM. Des détails d'exécution soignés dès la phase de conception aident à éviter les problèmes par la suite.
Le vitrage et le guidage sous la loupe
Le vitrage constitue l'élément le plus grand et souvent le plus lourd d'un système de châssis minimaliste. Un dimensionnement correct, un équerrage parfait et un façonnage adapté des bords du vitrage sont par conséquent essentiels. La structure du vitrage doit également être soigneusement adaptée aux dimensions, à la charge de vent, à la sécurité et aux performances thermiques.
Sur certains systèmes minimalistes, les profilés d'ouvrant étroits remplissent principalement une fonction de protection et de guidage. D'autres systèmes recourent à une structure de profilé porteuse plus prononcée. La fixation du vitrage varie elle aussi: selon le système, on travaille par collage, par fixations mécaniques ou par une combinaison des deux. Outre les performances techniques, l'accessibilité mérite une attention particulière afin que le vitrage puisse être remplacé de manière sûre et pratique en cas de bris de glace.
En raison du poids élevé des grandes baies vitrées, un guidage fiable est lui aussi indispensable. Selon le système, on travaille avec des galets de roulement ou des chariots indépendants, qui se situent dans le profilé de dormant ou se déplacent avec les ouvrants coulissants. Un réglage précis lors du montage garantit un fonctionnement fluide et limite l'usure. Étant donné que les pièces mobiles sont souvent en grande partie dissimulées, leur accessibilité pour l'entretien et les réparations doit être étudiée au préalable.
Esthétique minimaliste, concertation maximale
Les systèmes de châssis minimalistes offrent aux architectes de vastes possibilités pour réaliser des façades transparentes et des espaces de vie ouverts. Des profilés pratiquement invisibles aux parois vitrées cintrées en passant par les façades entièrement escamotables: les options esthétiques sont particulièrement larges. Mais plus le résultat final paraît simple, plus la préparation technique gagne en importance. Un projet réussi n'est donc pas seulement le fruit d'un profilé raffiné, mais avant tout d'un concept global soigneusement élaboré au sein duquel tous les partenaires de la construction mettent en commun leur expertise.
