Uitlijnlasers voor schrijnwerk, interieurbouw en afbouw

Types, toepassingen en keuzefactoren

Uitlijnlasers helpen bij het snel en nauwkeurig uitvoeren van diverse uitlijntaken: nivelleren, loodlijnen en haakse richtingen uitzetten, en puntoverdrachten. In dit artikel belichten we de lasertypes die het meest worden gebruikt door schrijnwerkers, interieurbouwers en afbouwers, waarna we de voornaamste keuzefactoren bespreken.

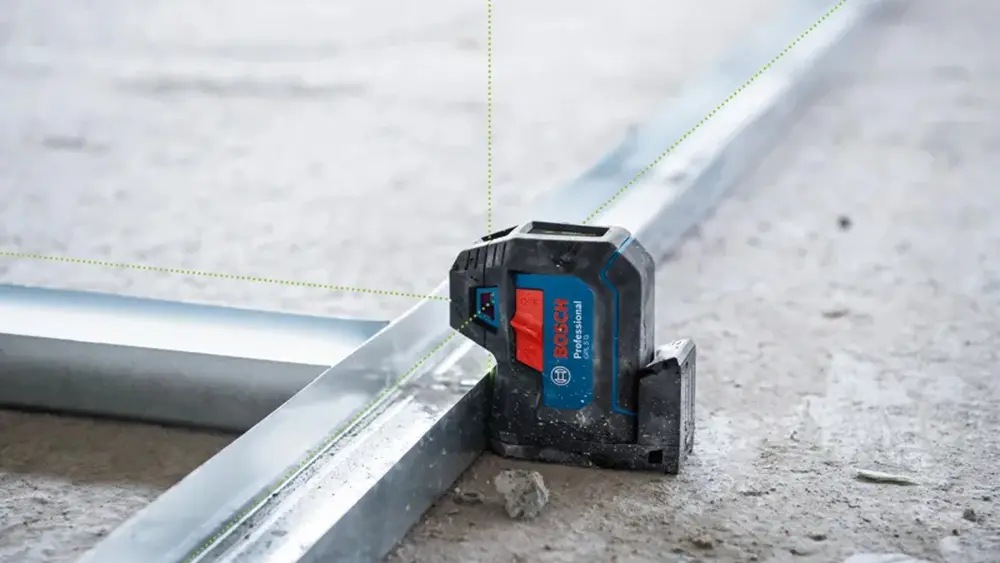

Puntlasers

Een puntlaser zendt twee of meer smalle laserstralen uit die, waar ze een oppervlak raken, zichtbaar worden als scherpe stippen die als referentiemarkering dienen. Het meest courant zijn 3-punts- en 5-puntslasers.

Dankzij een zelfnivellerend systeem wordt elke straal – binnen het zelfnivelleerbereik (bv. ± 4°) – exact horizontaal of verticaal uitgelijnd. Puntlasers zijn ideaal voor taken waarbij een precieze puntbepaling cruciaal is, zoals het doorzetten van wandposities naar het plafond, het uitzetten van hoeken of het markeren van boor- en bevestigingspunten.

Lijnlasers

Bij een lijnlaser wordt de laserstraal door een cilindrische lens of ander optisch element onder een bepaalde openingshoek uitgewaaierd tot een uiterst dun laservlak. Dat wordt zichtbaar waar het vlak een omliggend oppervlak snijdt.

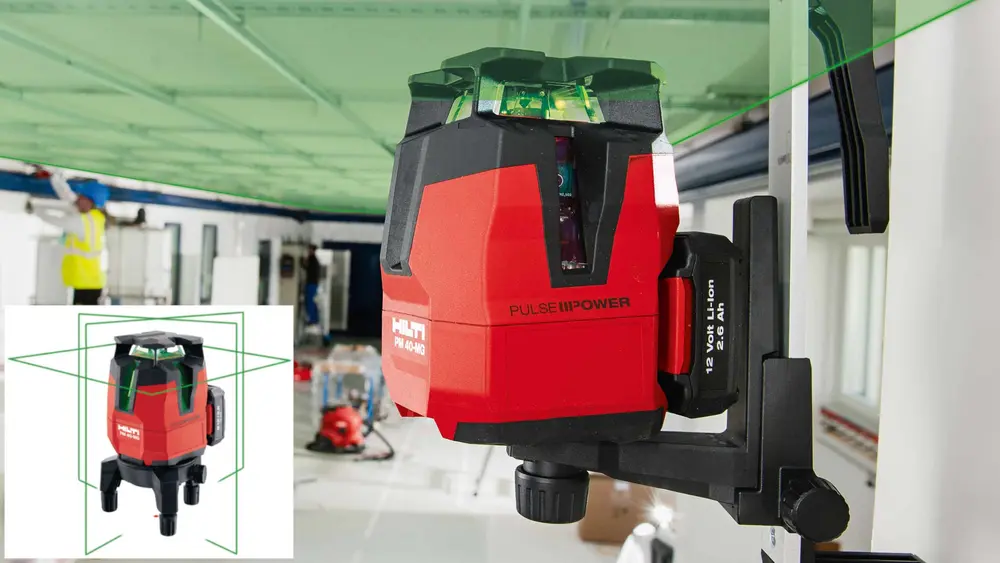

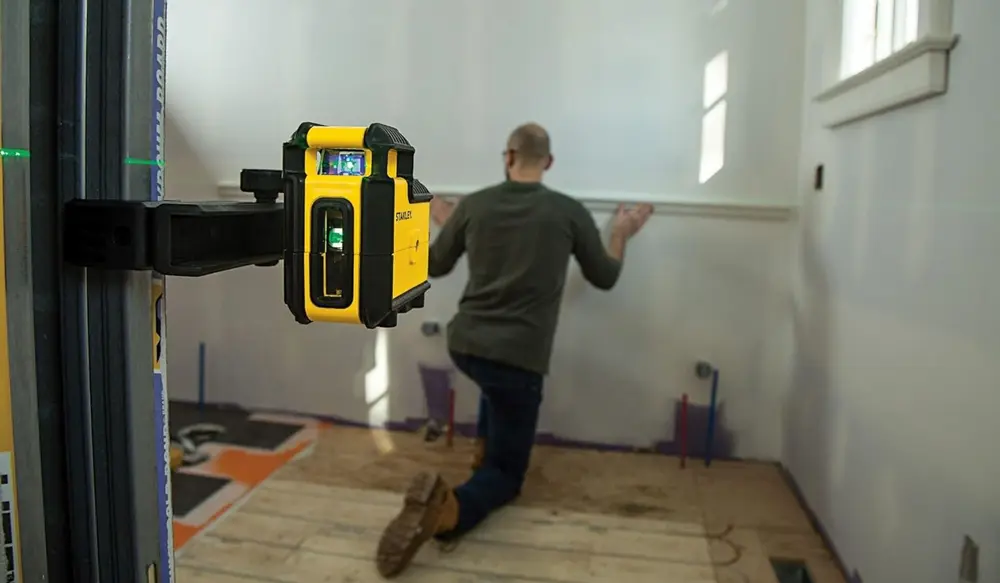

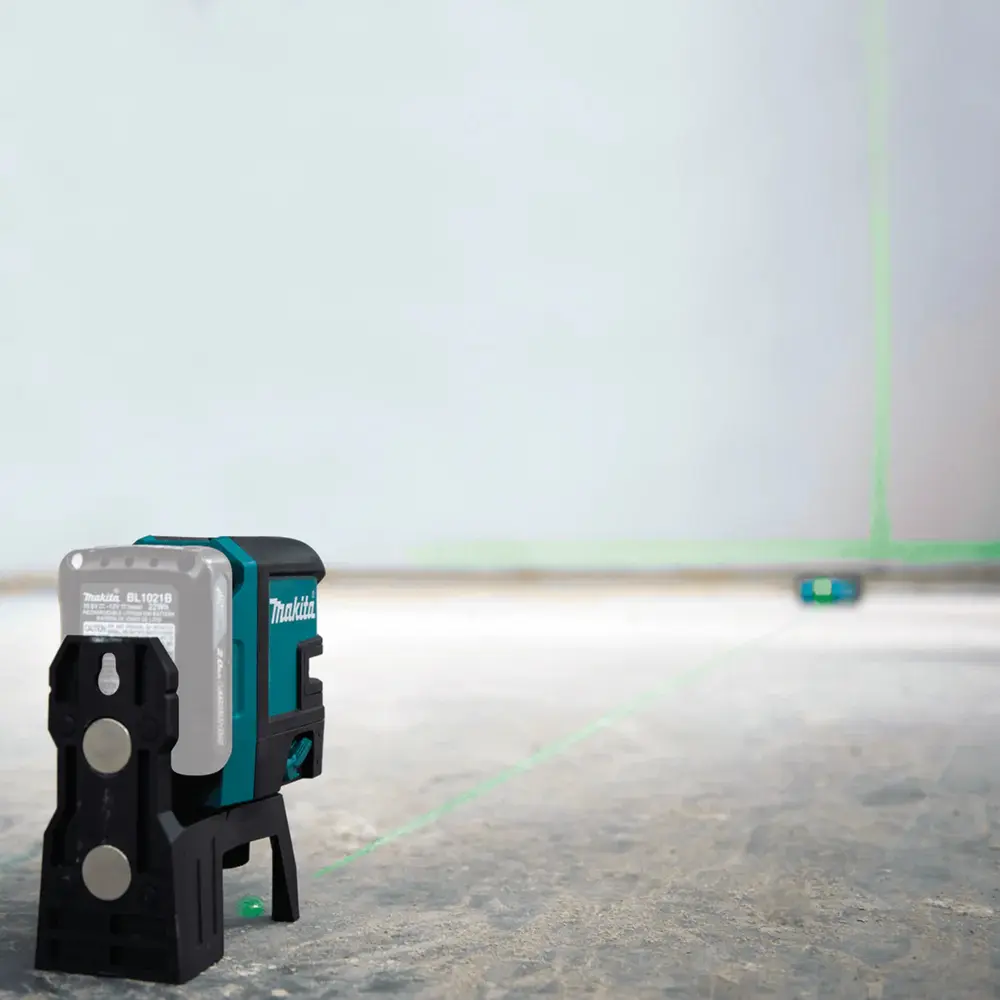

Kruislijnlaser

Een kruislijnlaser heeft één horizontale en één verticale lijn, zodat (bij gelijktijdige projectie) een kruisvorm zichtbaar wordt. Doorgaans worden beide laserstralen uitgewaaierd met een openingshoek tussen de 120 en 180°, zodat de geprojecteerde lijnen zich vóór het toestel bevinden.

Kruislijnlasers zijn bijzonder handig voor haakse en verticale uitlijningen, bijvoorbeeld bij het positioneren van binnendeurkozijnen, het loodrecht plaatsen van wanden of profielen en het exact uitlijnen van kastenreeksen.

Nauwkeurigheid van de laser beïnvloedt rechtstreeks de montagekwaliteit van kasten en binnendeuren

Ze worden daarnaast veel gebruikt voor nivellering en het bepalen van montagehoogtes op één wand of op twee aangrenzende wanden binnen de projectiehoek van het toestel. Ook voor het controleren van haaksheid en symmetrie in interieurs zijn kruislijnlasers een efficiënt hulpmiddel.

De horizontale lijn kan apart geactiveerd worden, voor hoogteregelingen en doorlopende referenties, de verticale voor rechtstand, centrering en de uitlijning van stijlen, kaderwerk of andere interieuronderdelen.

Multilijnlaser

Een multilijnlaser is in essentie een kruislijnlaser met meerdere verticale laservlakken – veelal in verschillende richtingen. Daardoor kun je in één opstelling bijvoorbeeld meerdere wanden of kastenreeksen tegelijk uitlijnen, wat tijd bespaart en een consistenter, foutarmer resultaat oplevert.

Bovendien zijn verschillende openingshoeken mogelijk. Sommige multilijnlasers bieden een horizontale 360°-lijn die dient als doorlopende hoogtereferentie rondom het toestel.  In combinatie met meerdere verticale vlakken kun je in één opstelling verschillende wanden uitlijnen, terwijl de 360°-horizontale lijn toelaat de volledige kameromtrek op één niveau door te trekken.

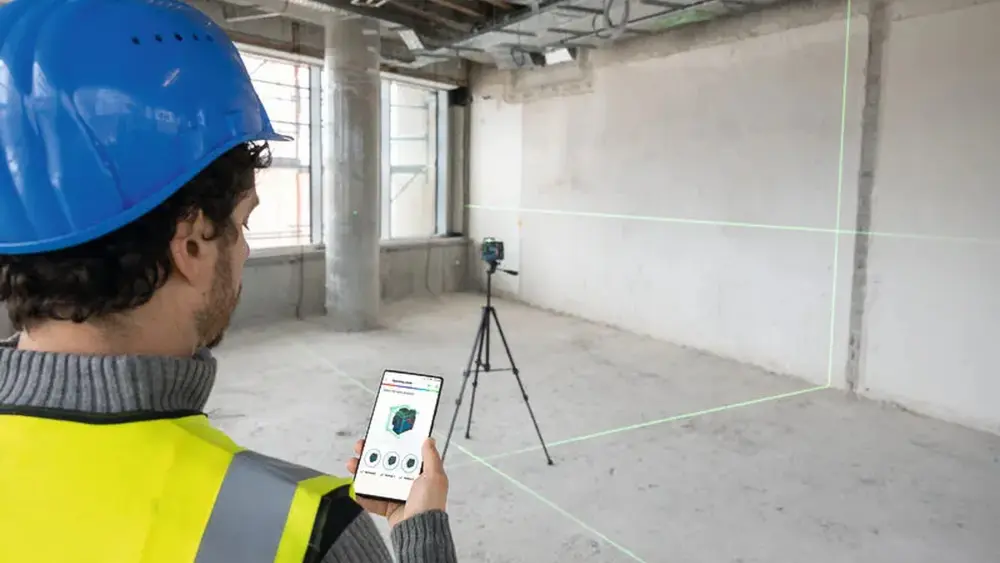

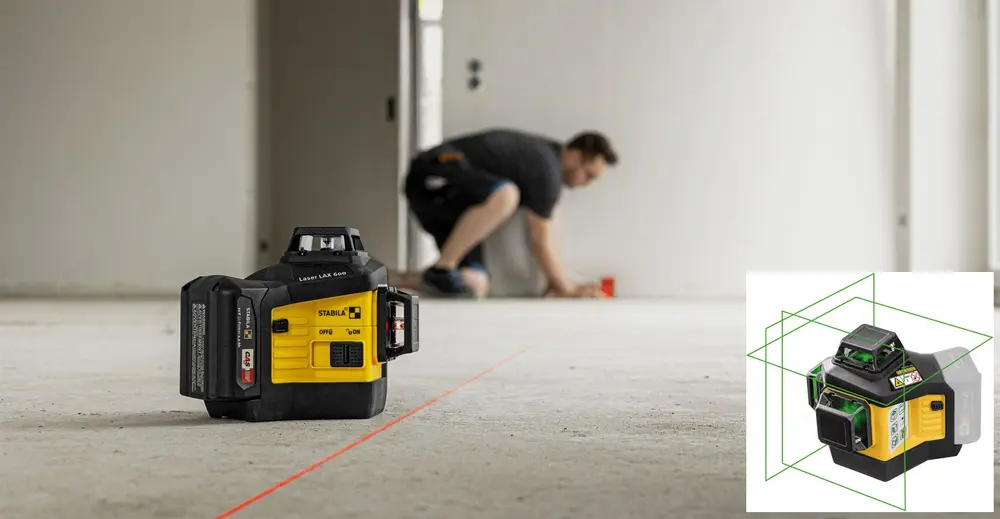

3x360°-lijnlaser

Steeds meer fabrikanten bieden 3×360°-lijnlasers aan, met één horizontaal en twee verticale 360°-laservlakken. Deze toestellen winnen aan populariteit omdat ze hoogte- én richtingsreferenties rondom de volledige ruimte tegelijk tonen, wat bij omvangrijker interieur- en afbouwwerk aanzienlijk tijd bespaart en de nauwkeurigheid verhoogt.

Combilasers

Een combilaser combineert puntlasers met lijnlasers in één toestel. Hij projecteert doorgaans één horizontaal en één verticaal laservlak, zoals een kruislijnlaser, én één of meerdere laserpunten voor punt-op-puntreferenties. Dankzij deze combinatie kan hetzelfde toestel worden gebruikt voor zowel vlakuitlijningen als voor nauwkeurige puntprojecties, zoals loodrechte puntoverdracht. Daardoor zijn combilasers bijzonder veelzijdig in interieur- en afbouwtoepassingen, waar zowel lijn- als puntreferenties nodig kunnen zijn binnen één montageproces.

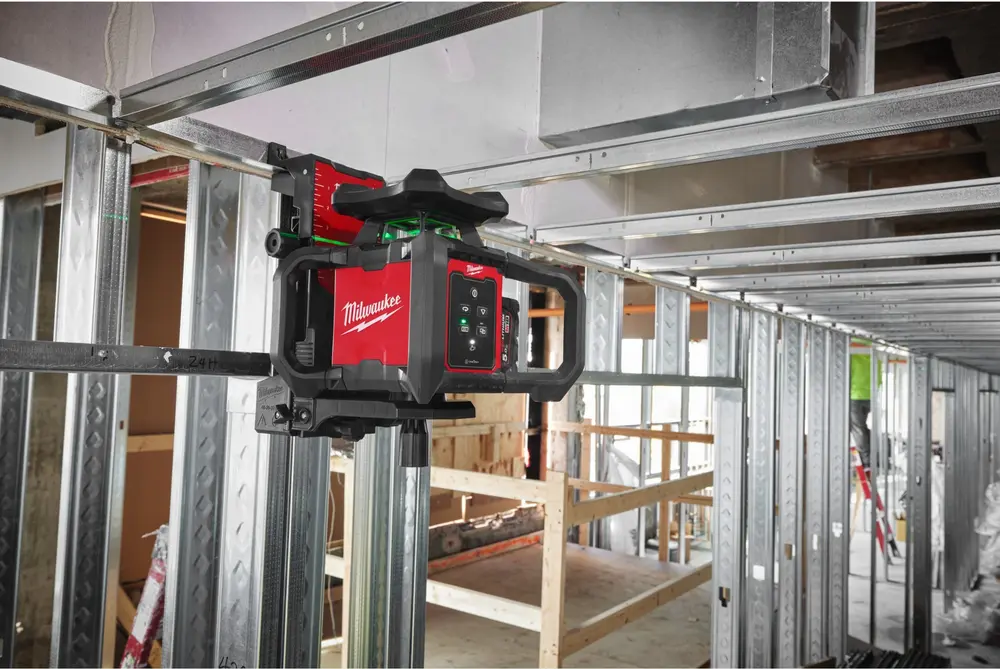

Rotatielasers

Een rotatielaser zendt één smalle laserstraal uit die met hoge snelheid rond de verticale as roteert, zodat een virtueel 360°-referentievlak ontstaat. Op een omliggend oppervlak zie je doorgaans slechts een snel bewegende stip. Voor nauwkeurige uitlijning wordt het vlak gedetecteerd met een ontvanger. Rotatielasers behouden hun nauwkeurigheid over grotere afstanden.

Ze worden voornamelijk ingezet in de ruwbouwfase, omdat ze een groot bereik hebben en weerbestendig zijn. Ook dakdekkers gebruiken ze, bijvoorbeeld voor hellingsinstellingen, nivellering van grote dakvlakken en het positioneren van dakdetails.

In interieurbouw, schrijnwerk en afbouw zie je ze echter veel minder, behalve wanneer hoogtes of niveaus over langere afstanden moeten worden doorgetrokken – bijvoorbeeld in lange gangen, grote hallen of bij het uitlijnen van meerdere ruimtes in één rechte as. In dergelijke situaties biedt een rotatielaser, in combinatie met een ontvanger, de nodige reikwijdte en referentiebetrouwbaarheid.

Multilijnlasers versnellen het uitlijnwerk drastisch bij grotere en complexe interieurprojecten

Keuzefactoren

Nauwkeurigheid

De nauwkeurigheid van een uitlijnlaser geeft aan hoeveel de projectie kan afwijken over een bepaalde afstand (bv. ± 0,3 mm/m). Een hoge nauwkeurigheid is des te belangrijker bij projecties over grotere afstanden, maar ook bij precisiewerk zoals bijvoorbeeld de plaatsing van maatkasten en inbouwmeubilair, of de montage van binnendeuren en kozijnen.

Alle moderne uitlijnlasers zijn zelfnivellerend (binnen een bepaalde hellingshoek, bv. 4°), wat helpt om de referentiebetrouwbaarheid te garanderen.

Grote temperatuurschommelingen kunnen de interne optiek en het zelfnivelleringsmechanisme beïnvloeden. Daarom is het aangewezen de laser kort te laten acclimatiseren wanneer hij van een koude naar een warme ruimte wordt gebracht.

Aantal laserlijnen

Voor basisuitlijningen in één vlak volstaat veelal een eenvoudige kruislijnlaser. Bij heel wat interieurbouw- en afbouwtaken echter, kunnen lasers met meerdere verticale lijnen het uitlijnwerk aanzienlijk versnellen.

Denk aan projecten waarbij meerdere wanden gelijktijdig referenties vragen, objecten in verschillende richtingen moeten worden uitgelijnd, zowel links-rechts als voor-achter referenties nodig zijn, of wanneer het om grote of sterk opgesplitste ruimtes gaat ...

Multilijnlasers bieden twee of meer vaste verticale lijnen die simultaan referenties in verschillende richtingen opleveren, waardoor veel uitlijnwerk in één opstelling kan worden uitgevoerd. Bij 3×360°-lijnlasers worden de verticale referentievlakken zelfs volledig rondom geprojecteerd, wat het uitlijnen over meerdere wanden en assen nog verder versnelt en vereenvoudigt. Beide lasertypes zijn daardoor sterk tijdsbesparend bij omvangrijkere interieur- en afbouwprojecten.

Bereik/zichtbaarheid

Het bereik van een uitlijnlaser geeft aan tot welke afstand de projectie duidelijk zichtbaar is – of, in combinatie met een ontvanger, tot waar het laserlicht nog detecteerbaar blijft. Bij de meeste lijnlasers ligt dit tussen 10 en 30 meter, wat ruim volstaat voor binnentoepassingen. Lijnlasers die met een ontvanger werken halen doorgaans een groter effectief bereik. Bij rotatielasers loopt het werkbereik met ontvanger op tot honderden meters, al is dat voor interieur- en afbouwwerk zelden nodig.

Het effectieve bereik wordt bepaald door het lasertype, het model en de lichtomstandigheden, die rechtstreeks de zichtbaarheid van de laserlijn beïnvloeden. In fel zonlicht of op sterk absorberende (donkere) oppervlakken is een ontvanger vrijwel onmisbaar. De ontvanger laat de laserstraal niet door, maar vangt het binnenkomende laserlicht op wanneer de roterende bundel het sensorvenster raakt; zo wordt het exacte niveau bepaald, ook wanneer de geprojecteerde lijn zelf niet zichtbaar is.

Groen laserlicht levert betere zichtbaarheid in fel verlichte ruimtes

Binnenshuis zijn rotatielasers doorgaans niet nodig, behalve in grote of langgerekte ruimtes waar hoogtes of niveaus over langere afstanden moeten worden doorgezet, of waar de zichtlijn van de geprojecteerde laserlijn herhaaldelijk wordt onderbroken door profielen, nissen of structuurdelen. Omdat slechts een smalle laserbundel de ontvanger hoeft te bereiken, blijven rotatielasers in dergelijke situaties betrouwbaarder bruikbaar dan lijnlasers.

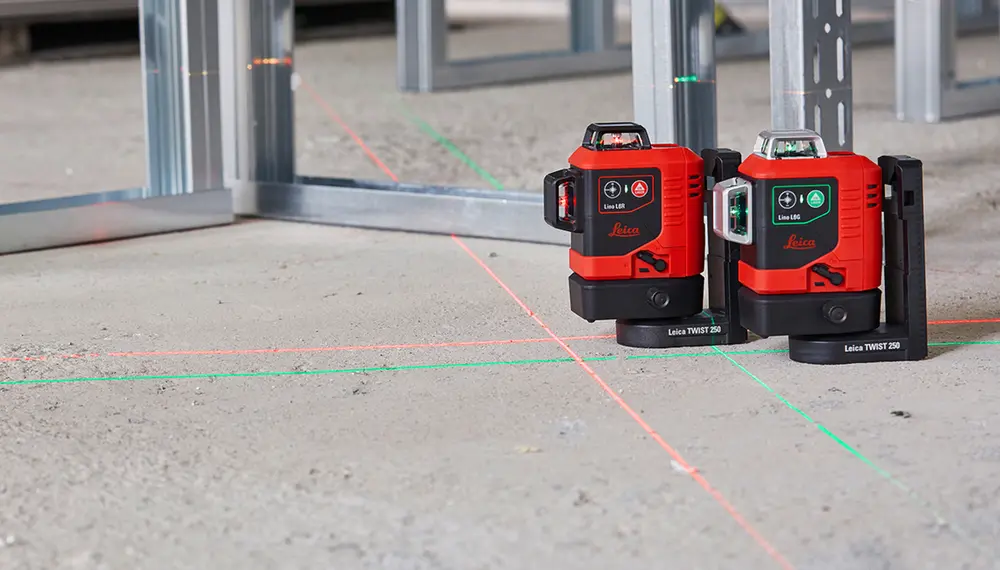

Rood of groen laserlicht

Uitlijnlasers werken met groen of rood laserlicht. Groen licht is tot vier keer beter zichtbaar dan rood licht voor het menselijk oog, wat vooral een meerwaarde biedt bij gebruik in sterk verlichte ruimtes of over grotere afstanden.

Groene laserdiodes zijn echter technisch complexer en daardoor duurder. Bovendien verbruiken ze meer energie dan rode diodes, wat de autonomie kan beïnvloeden, al verkleint dit verschil door steeds efficiëntere diodes. Voor de meeste binnentoepassingen blijft rood laserlicht echter ruim voldoende.

Bovendien kan een gekleurde laserbril de laserlijn of het laserpunt beter zichtbaar maken. Opgelet: de bril beschermt de drager niet tegen laserstralen. De vermogensklasse van de laserstraal wordt aangegeven door een classificatieaanduiding, die aangeeft hoe gevaarlijk de laser is voor de ogen (volg zeker de veiligheidsvoorschriften).

Als de lijn door omstandigheden (te grote afstand, te fel licht) niet betrouwbaar waarneembaar is, ben je aangewezen op een uitlijnlaser die met ontvanger kan werken.

Gebruiksgemak

De meeste moderne uitlijnlasers bieden visuele of akoestische tilt- en hellingswaarschuwingen, wat helpt om onjuiste opstellingen tijdig te detecteren.

Heel wat fabrikanten voorzien afstandsbediening. Het fysiek bedienen van een uitlijnlaser houdt immers een (veelal klein maar reëel) risico in op ongewenste mini-verplaatsingen, wat de referentiebetrouwbaarheid vermindert. Afstandsbediening is bovendien onmisbaar als de laser op een moeilijk bereikbare plaats staat, bijvoorbeeld op een hoog statief. Daarbovenop kan een enkele persoon er alle controles en bijstellingen mee uitvoeren.

De meeste afstandsbedieningen zijn IR-gebaseerd. Infraroodstraling werkt tot op ca. 10 m en vereist een zichtlijn, wat bij de meeste binnenhuisopstellingen geen probleem is. De te bedienen functies zijn veelal basaal (bv. lijnen aan- en uitzetten, helderheid aanpassen).

Sommige lasertoestellen bieden smartphonebediening op basis van bluetooth. Dat geeft een ruimer bedieningsbereik (tot circa 30 meter) en vereist geen zichtlijn, wat handig is wanneer het toestel moeilijk bereikbaar staat of (deels) achter obstakels staat. Opgelet: de detectie van de laserlijn vereist wél een zichtlijn!

De vanop afstand bediende functies hier zijn uitgebreider en toegankelijker, zoals duidelijke en uitgebreide foutmeldingen. Extra functies zijn bijvoorbeeld meldingen na eventuele schokken of ongunstige opslagcondities die de nauwkeurigheid kunnen beïnvloeden. Dat verhoogt de betrouwbaarheid van het toestel en bespaart de gebruiker extra controles.

Autonomie

De autonomie van een uitlijnlaser geeft aan hoelang de gebruiker ermee kan werken op zijn interne bron voordat de accu moet worden opgeladen of de batterijen moeten worden vervangen. Veruit de meeste moderne professionele uitlijnlasers werken met een herlaadbare Li-ionaccu.

Steeds meer uitlijnlasers zijn compatibel met accu’s van andere powertoolmerken. Dat kan rechtstreeks via een uniform accusysteem zoals CAS (Cordless Alliance System), dat intussen meer dan 45 merken omvat, of via verwisselbare adapters die compatibiliteit bieden met een beperkt aantal accumerken (zoals bij Futech).

Eén accutype voor meerdere toestellen betekent meer gebruiksgemak, een eenvoudigere logistiek op de werf en lagere kosten, doordat er geen afzonderlijke batterijen of laders nodig zijn.

Sommige professionele bieden ook een back-up met alkalinebatterijen. Dit komt van pas wanneer de Li-ionaccu leeg of defect is, of simpelweg vergeten werd. Ook is het bij bepaalde uitlijnlasers mogelijk om ze tijdens het gebruik op te laden via een USB-adapter, wat de effectieve autonomie verder vergroot.

Robuustheid

De meeste professionele uitlijnlasers hebben minstens beschermingsgraad IP54 (5: stofbescherming - niet volledig stofdicht, maar stof kan de werking niet hinderen | 4: spatwaterdicht). Fabrikanten die extra aandacht besteden aan de robuustheid geven hun toestel beschermingsgraad IP65 mee (6: volledig stofdicht | 5: sproeiwaterbestendig). Voorts kan het toestel ook beschermd zijn tegen valbeschadiging via ontwerp (bv. afscherming van kwetsbare delen) en schokabsorberende materialen (rubber).

Budget

De prijs van uitlijnlasers varieert sterk per lasertype en functionaliteit. Een eenvoudige kruislijnlaser is veelal voldoende voor basisuitlijningen en is relatief betaalbaar, terwijl multilijnlasers en 3×360°-lasers duurder zijn maar een aanzienlijke tijdwinst opleveren bij omvangrijker interieur- en afbouwwerk. Combilasers vormen een middenweg, door zowel lijn- als puntprojecties te bieden. Rotatielasers zijn doorgaans het duurst en worden vooral gekozen wanneer grote afstanden of buitengebruik centraal staan.

Ook de keuze voor een model dat compatibel is met bestaande powertoolaccu’s kan de totale kost aanzienlijk verlagen.

Met medewerking van Bosch Professional, Futech, Hilti, Leica Geosystems, Makita, Milwaukee, Stabila, Stanley Black & Decker
