Maak zelf een houten graafkraan

Met een afgeleefde bureaustoel, wat hout en veel inspiratie maken we een heuse speelgoedgraafkraan. Het wordt een leuke eyecatcher voor de kinderkamer, perfect om te spelen in de tuin of voor in de zandbak.



Een unieke speelgoed graafkraan

Plan tekenen en onderdelen verzamelen

Materialen

De basis is een aantal planken, bouten, draadstangen, moeren en een oude bureaustoel. Voor de afwerking kan je nog een verfrestje gebruiken of een leuke kleur aanschaffen.

Plan

Zorg ervoor dat je op voorhand alle juiste formaten hebt en dat je de structuur van je kraan op papier hebt uitgetekend. Zeker het hefmechanisme van het kraantje is niet zo evident.



(Pallet)hout

In dit geval wordt vertrokken vanaf mooie planken. Als je iets milieubewuster te werk wil gaan, kun je ook pallettenhout recupereren. Let er dan wel op dat je hout nog stevig genoeg is en dat er niet te veel gaten in zijn van de spijkers die de pallet samenhielden.

Verzagen

Voor de hefarm van de graafmachine heb je twee lengtes van 60 cm nodig. Voor de graafarm heb je een lengte van 90 cm nodig. Gebruik een afkortzaag om alles op maat af te zagen. Voor het tweede stuk van de hefarm, kan je het eerste stuk bovenop het tweede leggen. Op die manier ben je zeker dat je twee identieke stukken hout hebt. Als dat dan 59,8 cm isin plaats van 60 cm, maakt dat niet zoveel uit, het belangrijkste is dat de twee stukken perfect gelijk zijn.

Voor de schep van de graafmachine heb je een aantal kortere stukjes nodig. Die moeten afgeschuind worden onder een hoek van ongeveer 45 graden. Dan heb je een schuin stuk waarmee de schep natuurlijk goed werkt. Het zaagblad van de afkortzaag kan je gemakkelijk instellen.



Montage van de schep

Let op, wil je je werkvlak beschermen tijdens het verlijmen, leg er dan een extra plankje, plastic of karton onder. Heb je een nagelpistool ter beschikking, dan kun je de verschillende delen natuurlijk ook monteren door er een nageltje in te schieten. Werk je met houtlijm, dan moet je natuurlijk zorgen dat er genoeg druk op staat. Gebruik daarvoor een lijmklem.



Armen van de kraan

De hefarm en de scheparm rond je af zodat het scharnierpunt goed kan draaien. Qua vorm kun je een verfblik gebruiken van ongeveer de breedte van je hout. Een smal zaagblaadje helpt je om die ronding te maken als je met een wipzaag alles uitzaagt.

Opschuren

Met een korrel van ongeveer 120 moet je bijschuren. Het wordt speelgoed voor kindjes dus zorg ervoor dat alle loszittende splinters weg zijn. Breek ook de hoekjes van het hout. Zo krijg je straks een betere hechting van de verflaag.



De hendels

Om de kraan te bedienen, heeft ze twee hendels nodig. Wij hebben een plank, hetzelfde formaat als we al gebruikt hebben, gewoon gehalveerd op de zaagmachine. Teken er nu het handvat op, om dat met de decoupeerzaag uit te zagen. Let op, zet de decoupeerzaag op een pendelstand 0. Dan heb je de nauwste lijn die je kan volgen. Anders gaat het zaagblad heen en weer en heb je kans dat je van je lijn afwijkt.

En ook hier moet je weer schuren om alle splintertjes te verwijderen en de hoekjes te breken.



De zitting

Voor de zitting van de graafkraan heb je vijf plankjes die je met afstandhouders op gelijke afstand zet. De middelste plank is 10 cm langer, want daaraan komt de hefarm.



Het onderstel

Het onderstel wordt gebaseerd op een oude bureaustoel. Gebruik daarvoor dezelfde aanhechtpunten van de bureaustoel. Ons vierkant meet 16 bij 16 cm. Dus als je je zitting bekijkt, moet je ook op die 16 bij 16 de schroeven kunnen indraaien. Is dat voor jouw recupstoel een andere afstand, dan verreken je dat.

Boor gaten voor voor de draadstangen en bouten van een maat M8. In dit geval is de boor niet lang genoeg om het geheel in één keer te doorboren. Meet dus goed waar je boort en plaats elk stuk precies op de juiste positie om dan alles terug te kunnen verzamelen op de draadstang.

Zet de maat op het bovenste blokje en kijk hoeveel blokjes je in één keer kan doorboren met de maat van jouw boor. Dat werkt sneller dan stuk per stuk. Als je een kolomboor ter beschikking hebt, gebruik die zeker. Dan ben je absoluut zeker dat je recht naar beneden boort. Werk je vanuit de hand, doe dat dan ook met een goed oog op de lijn die je volgt.



Graafarm bevestigen

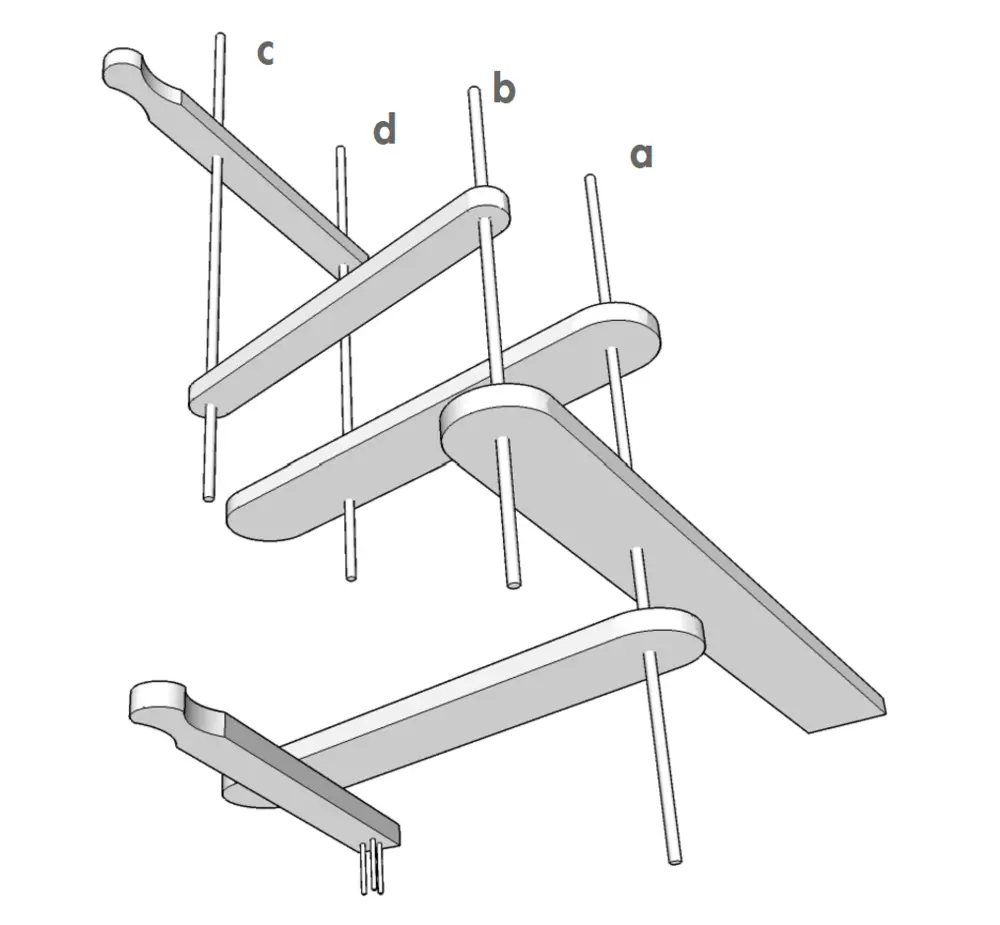

De volgende stap in het proces is kijken waar je de graafarm zal bevestigen. Ga na of de constructie klopt en waar de verschillende onderdelen scharnieren. En de hefarm scharniert aan de zitting. De plank heeft een breedte van een kleine 10 cm, dus om het scharnierpunt mooi gecentreerd te houden, moet je die op net iets minder dan 5 cm voorboren. Voor de andere kant waar je de zitting aan moet bevestigen, meet je opnieuw diezelfde 4,8 vanaf het einde, en van boven en onder ook…

Check af en toe eens of je het centreerpunt er nog niet uit ziet komen. Van zodra dat verschijnt langs de onderzijde, weet je waar je kunt beginnen. Boor het laatste stukje tegen, dat geeft een veel properder resultaat.



De schep afwerken

De lijm waarmee je de schep samenstelde, is intussen droog. Draai er nog een paar schroeven in om zeker te zijn dat alles goed vast zit. Want daar komt daar natuurlijk heel wat kracht op als je kleine ermee bezig is in de zandbak.



Schilderen

Schilder de schep met zwarte verf, dat geeft een realistisch effect. De kraanarm zelf krijgt een geel kleurtje. De verf zal het hout ook beschermen tegen regen - al is het niet de bedoeling dat dit stuk speelgoed het hele jaar door buiten blijft staan!

TIP
Wil je het speeltuig toch buiten laten staan, kies dan voor verbindingen die roestvast zijn. Dus bijvoorbeeld een inox draadstang, en ook inox moeren. En ook voor het hout kies je dan beter een hardhout versie.



Montage

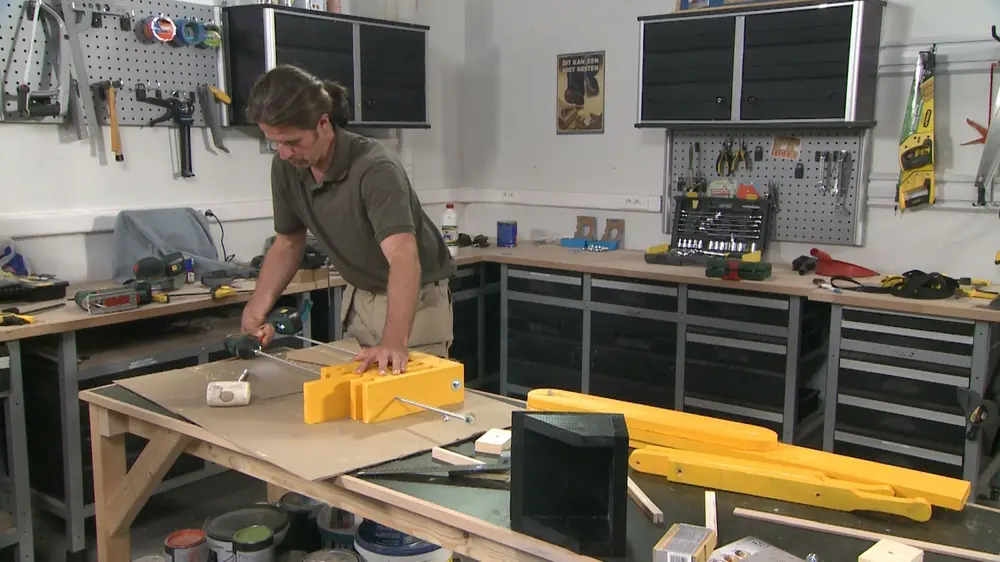

Als je gaten goed voorgeboord zijn en je werkt op dezelfde afstand, dan kan je de draadstang erin draaien met een boormachine. Dat hoeft niet per se, zeker niet als de gaatjes een tikkeltje groter zouden zijn. Dan kan je het gewoon erdoor steken met de hand.

Kort de draadstang af op de juiste lengte om er nog langs weerszijden een rondel en een moer op te draaien. Zet de stang gelijk met de moer. Ook langs deze kant wordt er nu een rondel en een moer op gedraaid. En net daarachter kort je af met een ijzerzaag. Zet dit goed vast.

Na het afkorten van de draadstang zitten er heel scherpe puntjes op. Die moet je met de vijl bijwerken. Dan ben je zeker dat het speelgoed veilig is. Een tweede optie is natuurlijk om hier een moer op te draaien die afgerond is naar boven toe.

Onderstel en arm fixeren

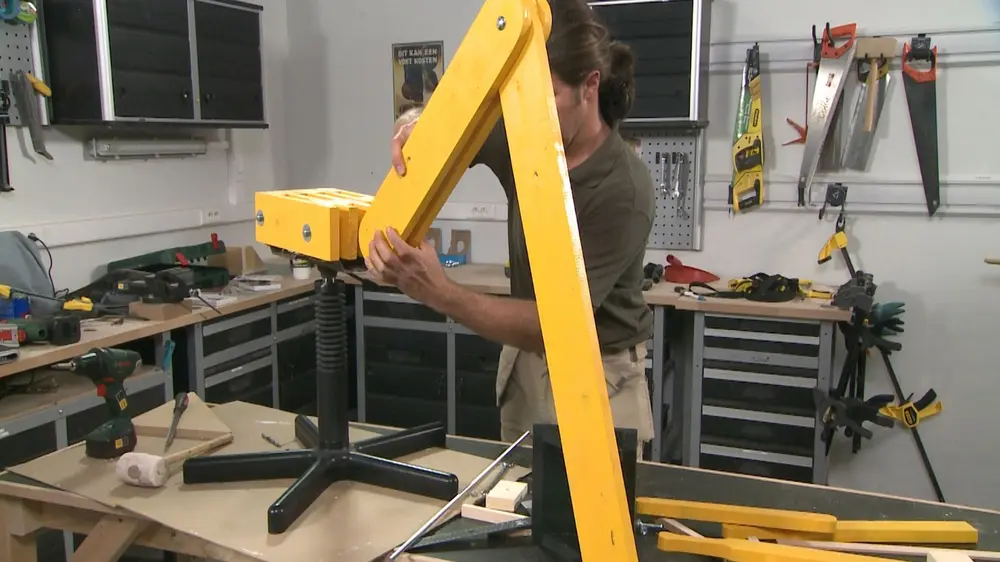

Tijd om het onderstel te monteren en de arm te fixeren. We doen dit hier met rondellen om de scharnierpunten goed te laten draaien. Voor de hendels, waarmee je de hefarm kan heffen en waarmee je de scheparm laat bewegen, werd nog een verbindingsstuk gemaakt. Dat komt dus tussen deze hendel en het uiteinde van de scheparm. Die hendel wordt ook bevestigd op een scharnierpunt.

Na een korte test kan je nog de plaats voor de schepbak bepalen. Voor de montage van de schep werden twee extra blokken gemonteerd, langs weerszijden van de graafarm. Precies om de stabiliteit van de schep te kunnen garanderen.



Uittesten

Dan is de montage van de kraan in het atelier klaar en mag alles getest worden. Als je wil, kan je het speelgoed nog personaliseren met bijvoorbeeld een merknaam met de naam van je kind erin, of noem maar op. Een beetje fantasie kan zeker geen kwaad.
