hoge nauwkeurigheid dankzij coriolis Mass Flow Meter HPC

MASS FLOW METER HPC REALISEERT HOGE NAUWKEURIGHEID ONDANKS LAAG MASSADEBIET

Coriolis Flow Meters zijn onverslaanbaar als een hoge nauwkeurigheid gewenst is, maar er waren tot nu toe geen instrumenten op de markt die in de range > 0 kg een continu betrouwbare meting kunnen garanderen. Daar komt nu verandering in, want de Coriolis Mass Flowmeter HPC van Kobold maakt gebruik van een revolutionair meetprincipe waardoor dit wél mogelijk wordt. Bovendien is de innovatie ook prijstechnisch interessant.

Uitdaging bij kleine buisdiameters

Bij metingen van zeer lage massastromen zijn Coriolis Flow Meters quasi altijd de eerste keuze. Daar hangt wel een zeker prijskaartje aan vast. Vandaag is de ‘dual tube’-technologie het neusje van de zalm, een procedé waarbij de magneten op één buis geplaatst worden, terwijl de bekrachtigingspoel en sensor op de andere buis geplaatst worden. Deze aanpak heeft een belangrijk nadeel, want hoe kleiner de buisdiameter, hoe kleiner het debiet. Dat heeft tot gevolg dat de invloed van de verbonden componenten op de meting stijgt naarmate de buisdiameter kleiner wordt. Trillingen kunnen zo een nefaste invloed uitoefenen op de nauwkeurigheid van de meting. Om dat te voorkomen wordt overgeschakeld naar een ‘single tube’-systeem, waarbij de spoelen zich op de behuizing van de sensor bevinden. Ook deze werkwijze heeft een zeker nadeel, want de invloed van externe interferenties stijgt. Bij gebruik van single tube systemen moet daarom een dure mechanische ontkoppeling voorzien worden. Dat maakt het voor vele toepassingen niet inzetbaar.

Kobold koppelt betaalbaarheid aan nauwkeurigheid

De uitdaging is dus om ondanks de kleine buisdiameters, toch een grote nauwkeurigheid te garanderen voor metingen > 0 kg. De kern van het probleem ligt in de spoelen. Bij deze kleine diameters wordt de impact van hun gewicht echt significant.

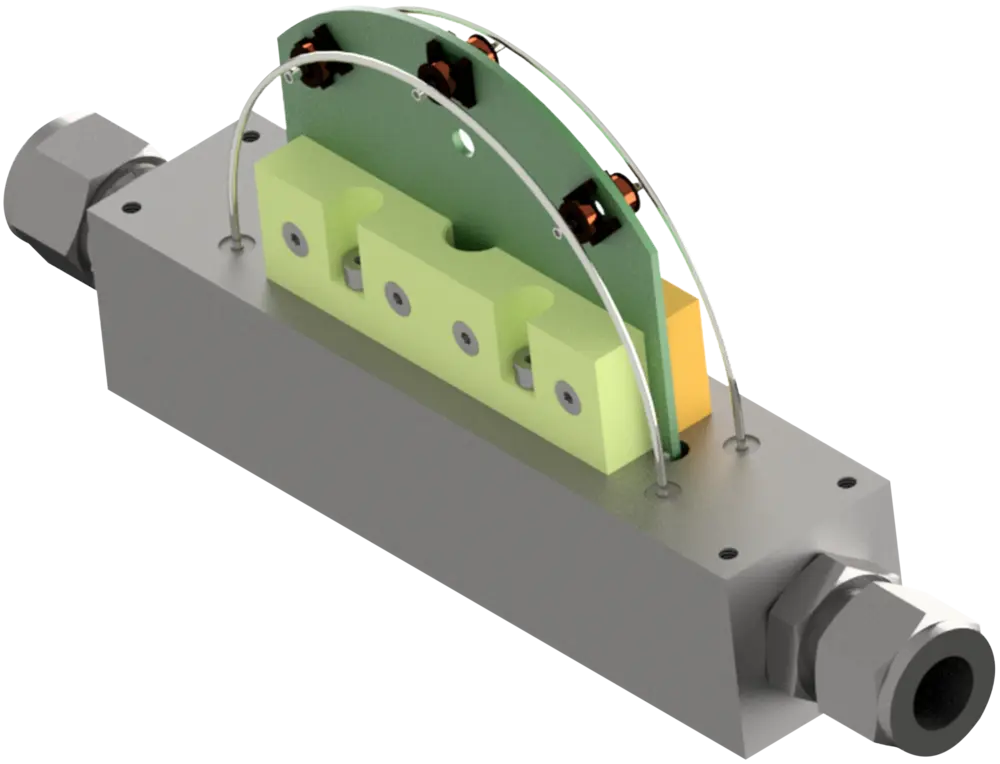

Door in te spelen op deze factor, konden ingenieurs van Kobold een compleet nieuwe techniek ontwikkelen. Ze slaagden er in om een ontwerp te realiseren waarbij de spoelen van de sensor niet langer op de buizen gemonteerd zitten, maar er net tussenin. Zo wordt de invloed van hun gewicht op de meting geëlimineerd. De meetbuizen zelf zijn voorzien van zeer lichte magneten van 0,08 gram, die geen invloed hebben op de trillingen in de buis.
Daar komt bovenop dat de spoelen op een vaste print gemonteerd worden, waardoor er geen flexibele bedrading gebruikt wordt die kan mee resoneren met de meetbuizen. Het laat op zijn beurt toe dat er 4 meetspoelen kunnen ingezet worden in plaats van de gebruikelijke 2 bij dual tube systemen, dus ook de meetresolutie gaat er op vooruit.

Beperkte prijs

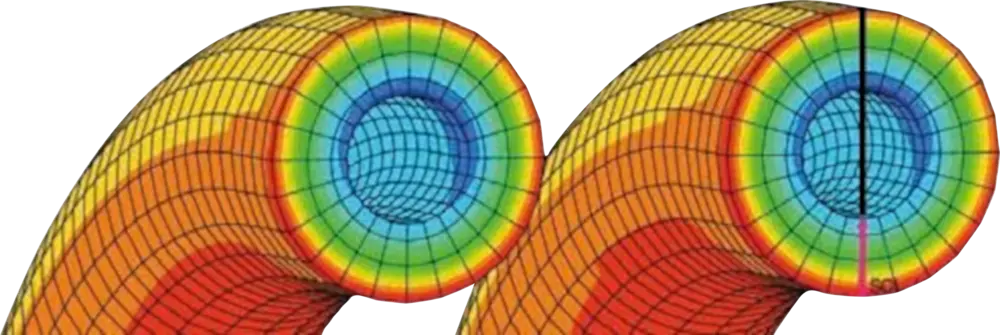

Dat alles resulteert in de HPC- voluit High Performance Coriolis- van Kobold, die ondanks zijn beperkte lengte van slechts 150 mm alles samenbalt waar een bedrijf nood aan heeft: betrouwbaarheid, nauwkeurigheid én betaalbaarheid. Tests wezen ondertussen uit dat de afwijking slechts ± 0,05% bedraagt. Bovendien zorgen innovatie ontwikkelmethodes -zoals geavanceerde simulatietechnieken- voor een efficient productieproces. Dat leidt niet enkel tot een aantrekkelijke prijs, het laat ook toe om snel in te spelen op klantspecifieke eisen zodat een aangepaste oplossing voor elke vraag kan voorzien worden.

Voor diverse applicaties

Door de compacte opbouw is de HPC ideaal voor applicaties waar de beschikbare ruimte beperkt is. We denken dan voornamelijk aan brownfield toepassingen, onderzoeksreactoren of toepassingen met chemische injectoren.

Er zijn verder meerdere uitvoeringen van de HPC op de markt gebracht. Er is de standaard inline versie die direct in de proceslijn kan geplaatst worden, maar daarnaast zijn nog 3 modellen beschikbaar: een uitvoering voor montage rechtstreeks op de wand, een uitvoering voor montage via wandbeugels en tot slot een deskmodel. Bij dat laatste model vermelden we nog de verdere opdeling in 2 uitvoeringen: eentje met de meetbuizen naar beneden gericht onder de toevoerleiding en eentje met de meetbuizen naar boven gericht boven de toevoerleiding. Dat vermijdt de ophoping van gas respectievelijk vloeistof bij metingen.

Alle opgenoemde varianten kunnen verkregen worden in 3 meetbereiken: 0 – 20, 0 – 50 en 0 – 160 kg/h. Klantspecifieke aanpassingen kunnen op aanvraag geleverd worden. Denk bijvoorbeeld aan aangepaste behuizingen, specifieke connectoren of diverse interfaces. Voor de chemische sector en de productie van halfgeleiders kan dan weer een volledig gelaste roestvast stalen behuizing voorzien worden. Ook kan een ATEX en IECEx goedkeuring voorgelegd worden voor deze gepatenteerde technologie.
De diverse uitvoeringen zorgen voor een zeer flexibele inzetbaarheid, voor quasi elke applicatie kan er een oplossing aangeboden worden.

Naast deze lancering brengt Kobold binnenkort ook een miniatuur transmitter op de markt die volledig compatibel is met de HPC en beschikt over meerdere interfaces.
