Système de fraisage DA65 Paul Horn
Profondeur de coupe accrue et polyvalence optimale pour l’ébauche, la finition et le fraisage en plongée
Le nouveau système de fraisage DA65 de Horn étend les possibilités de fraisage d’épaulements, de surfaçage et en plongée, combinant profondeur de coupe accrue et efficacité économique grâce à ses plaquettes réversibles à six arêtes.

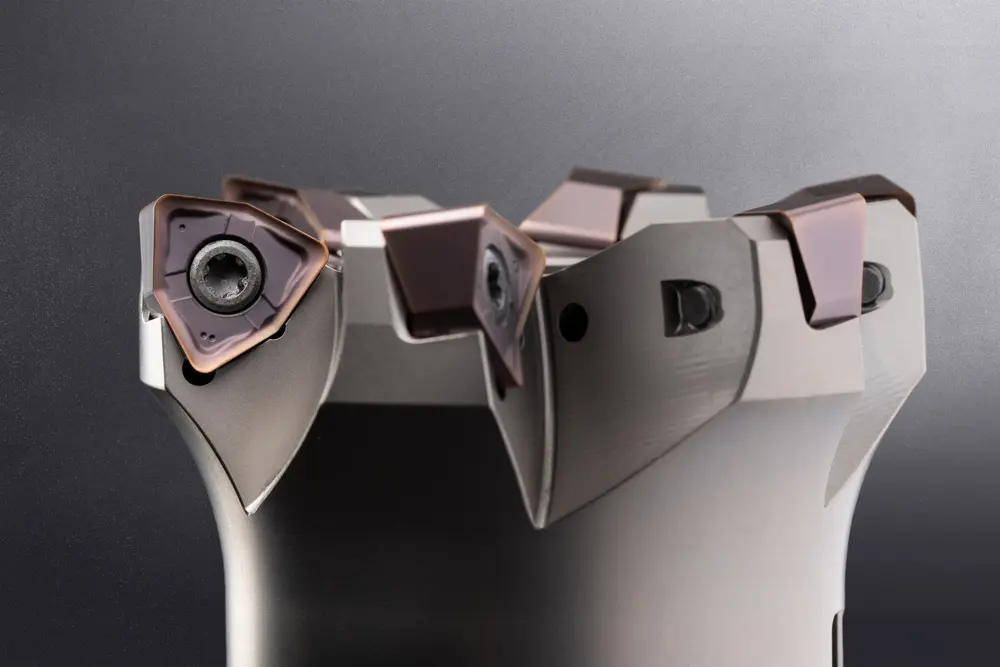

Plaquettes de coupe innovantes
Le DA65 utilise des plaquettes triangulaires frittées à six arêtes, réversibles et utilisables des deux côtés, offrant trois arêtes axiales et radiales par face. Leur grande section et leur longueur de coupe maximale permettent des profondeurs de coupe importantes. Malgré un angle d’attaque négatif, la géométrie positive facilite l’usinage tout en garantissant un excellent rapport coût/arête.
Polyvalence et performance
Le système peut servir à l’ébauche comme à la finition. Les essais ont démontré des surfaces conformes aux standards du marché. La combinaison des angles axiaux et radiaux réduit le couple et les efforts transversaux sur la broche, permettant l’utilisation sur des machines moins puissantes et dans des conditions instables. L’angle axial favorise aussi l’évacuation des copeaux, notamment lors des opérations hélicoïdales en plongée.
Précision et matériaux
La forme de l’arête assure un angle droit exact de 90° avec une profondeur de coupe maximale de 7 mm. Les plaquettes brevetées existent avec des rayons de bec de 0,8 mm et 1,2 mm. Le substrat en carbure SA4B convient à l’acier, l’acier inoxydable, la fonte et l’aluminium. Pour d’autres matériaux, les nuances SC6A et IG6B sont disponibles.

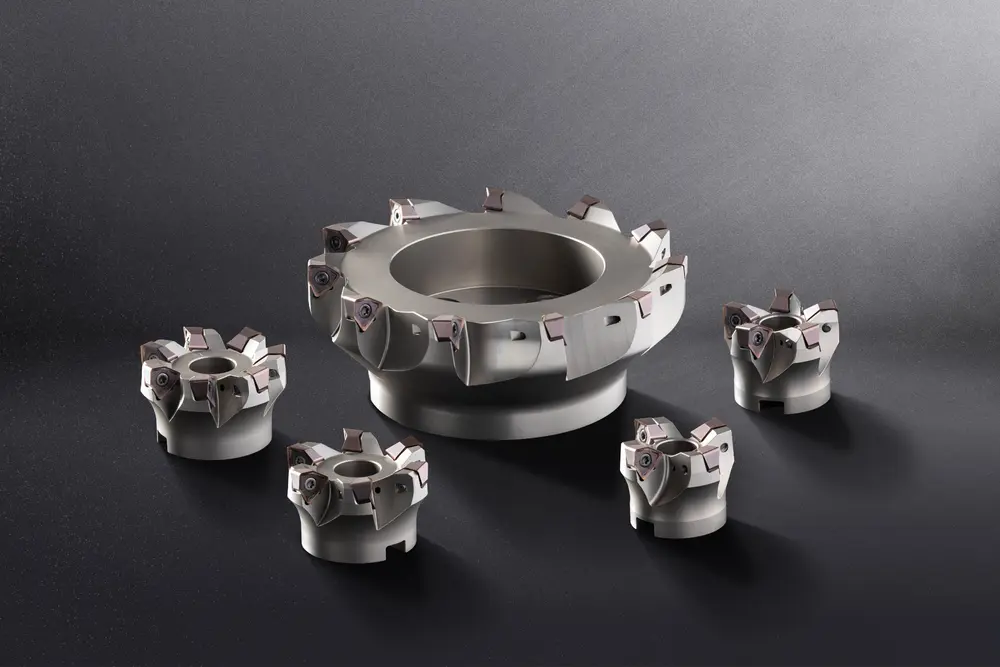

Corps de fraise et configurations
Les fraises à queue cylindrique sont proposées en diamètres de 32 mm et 40 mm, avec deux ou trois plaquettes. Les fraises à moyeux existent en diamètres de 50, 63, 80 et 100 mm, avec quatre à onze dents selon le diamètre. Tous les outils disposent d’un arrosage interne ciblé sur la zone de travail.
Sécurité et rentabilité
Le DA65 garantit des processus fiables sur un large éventail d’applications. Il offre des performances élevées et des avantages économiques, alliant précision, robustesse et polyvalence pour l’utilisateur.
