Qu'est-ce que le jeu de torsion dans les réducteurs planétaires?

Dans les entraînements industriels haut de gamme, la précision n'est pas un luxe mais une exigence. Le facteur le plus important qui détermine la précision de positionnement de votre système est le jeu de torsion, également connu sous le nom de"backlash". Nous expliquons ici ce qu'est exactement le jeu dans un réducteur planétaire d'Apex Dynamics, comment il affecte vos performances et pourquoi nos solutions sont cruciales pour votre succès dans les applications haut de gamme.

Définition du jeu angulaire

Le jeu de torsion est simplement le jeu de l'engrenage qui se produit lorsque l'arbre d'entrée change de sens de rotation et que l'arbre de sortie du réducteur n'a pas encore commencé à bouger. Il s'agit d'un jeu de rotation infime mais mesurable du côté de la sortie, causé par les petits espaces entre les engrenages.

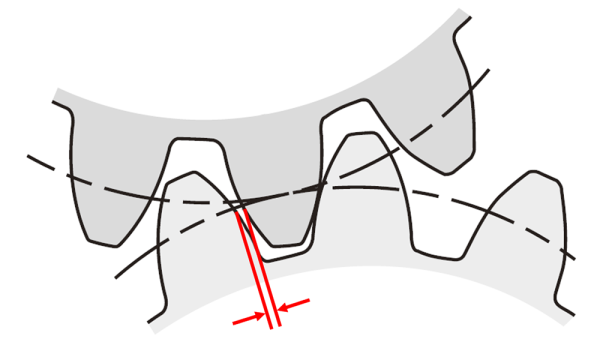

Verdraaispeling boogminuten — Le jeu de rotation est exprimé en minutes d'arc (minutes d'arc). Pour référence: 1 degré = 60 minutes d'arc

Un petit détail qui a de grandes conséquences

Une minute d'arc peut sembler minime, mais son impact sur le positionnement est considérable.

Supposons que vous ayez une longueur de bras de 10 m. Une minute d'arc de torsion entraîne une déviation de près de 3 mm à cette distance. Avec un engrenage ayant 5 minutes d'arc de jeu, cet écart passe déjà à 15 mm. C'est la différence entre une opération réussie et une opération ratée. Cet écart entraîne une réduction de la précision de répétition, une perte de qualité et une augmentation de l'usure.

Les classes de précision d'Apex Dynamics

Apex Dynamics propose des réducteurs planétaires dans différentes classes de précision, adaptées aux exigences de votre application.

Notre série PI / II Economy offre un jeu de torsion typiquement < 8 ∼ 12 minutes d'arc.
La série AB / AF / AD High Precision abaisse ce jeu à < 3 ∼ 7 minutes d'arc.
Notre série AH / AP Premium garantit une précision ultime avec un jeu de torsion de seulement < 1 ∼ 2 minutes d'arc.

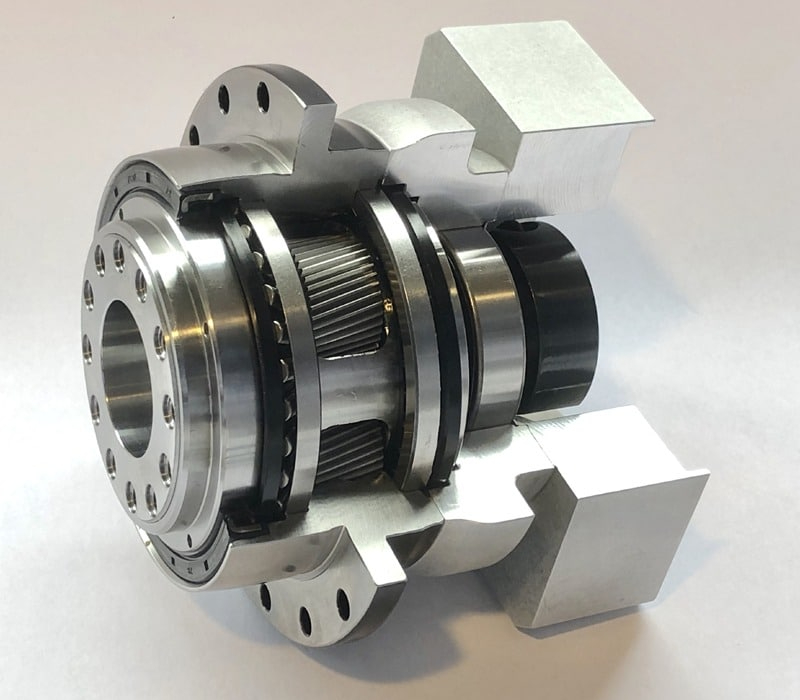

Apex Dynamics planetaire tandwielkasten — Apex Dynamics propose une gamme complète de réducteurs planétaires, avec un jeu de torsion inférieur à 1 minute d'arc. Pour chaque application, nous avons la solution de précision parfaite disponible

Ces valeurs de précision sont extrêmement faibles et ont été mesurées sous charge (2% du couple nominal de sortie) avec une transmission à un étage. C'est la base de votre succès dans les applications critiques.

Pourquoi le faible jeu d'Apex Dynamics est crucial

Un jeu de torsion minimal est essentiel pour la précision de la répétition, la fiabilité du processus et la qualité de votre produit final dans diverses industries:

Robotique et cobots: évitez le positionnement imprécis de vos outils. Dans un bras robotisé, un petit jeu au niveau de l'axe se traduit par une grande déviation à la fin. Notre série Premium garantit une déviation minimale pour la précision dans des tâches telles que la prise et le placement.
Machines CNC: garantissent une précision de répétition et une qualité de surface supérieures. Le jeu de torsion provoque des déviations dans les changements de sens de rotation, ce qui entraîne un usinage imprécis.
Équipement de mesure et systèmes de vision: avec les scanners laser et les systèmes de positionnement, tout écart est perceptible. Même une minute d'arc est importante sur une longue distance; nous vous offrons la stabilité dont vous avez besoin.
Technologie d'emballage: des entraînements sans jeu sont nécessaires pour les mouvements rapides et répétitifs avec une grande précision afin d'éviter l'usure et les arrêts.

Comment Apex Dynamics minimise le jeu de torsion

Le jeu de torsion exceptionnellement faible de nos séries High Precision et Premium est le résultat d'une ingénierie et de processus de fabrication avancés:

Fabrication ultra-précise
La rectification, la trempe et l'ajustement de précision des engrenages garantissent les tolérances les plus faibles possibles entre les flancs des dents.
Conception supérieure
Utilisation d'engrenages en spirale, entre autres, pour une transmission souple et très précise.
Contrôle strict de la qualité
Nous contrôlons individuellement tous les réducteurs de la série A pour vérifier le jeu de torsion. Vous obtenez la précision spécifiée que vous attendez.

Votre choix: la précision détermine le succès

Choisir un réducteur d' Apex Dynamics, c'est choisir l'avenir de votre machine. Lors de la sélection, vous devez toujours tenir compte du jeu de torsion. La précision est-elle cruciale pour la qualité? Les changements de direction sont-ils rapides? La précision doit-elle être absolue ou répétée?

Pour les applications exigeant une répétabilité et une précision maximales, le choix d'une série Premium d'Apex Dynamics est un investissement qui s'amortit immédiatement en termes de fiabilité du processus et de qualité du produit. Vous n'achetez pas un réducteur, vous achetez une précision garantie et mesurable.

Apex Dynamics offre une gamme complète de réducteurs planétaires, avec un jeu de torsion inférieur à 1 minute d'arc. Nous avons la solution parfaite et précise pour chaque application.

Contactez nos spécialistes ou utilisez le Design Tool pour une sélection directe en fonction de vos spécifications et de vos exigences de précision.
